Набор демонстрационный "Магнитное поле кольцевых токов"

код продукта: 10006413

Цена: 25700 руб
  • Набор демонстрационный "Магнитное поле кольцевых токов"

Описание

Набор демонстрационный "Магнитное поле кольцевых токов" (другое название на рынке учебного оборудования - Комплект "Электричество и магнетизм") предназначен для демонстрации зависимости индукции магнитного поля от силы тока и плотности витков соленоида, изучения распределения магнитного поля  на оси плоской катушки и колец Гельмгольца, а также демонстрации взаимодействия катушек с током одинаковой и противоположной направленности. С помощью набора можно провести 6 опытов, в том числе:
Опыт 3. Связь плотности витков соленоида с индукцией магнитного поля в нем
Опыт 4. Зависимость индукции магнитного поля на оси плоской катушки от расстояния до ее центра
Опыт 6. Взаимодействие параллельных и антипараллельных токов

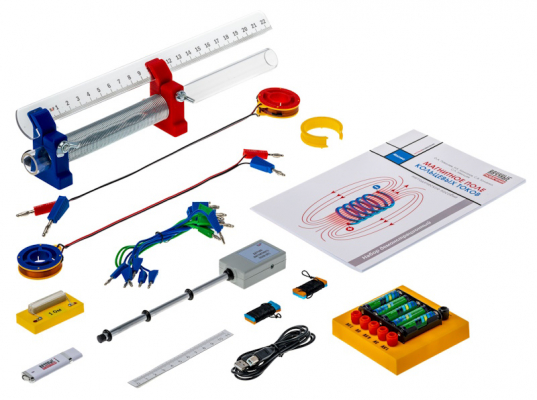

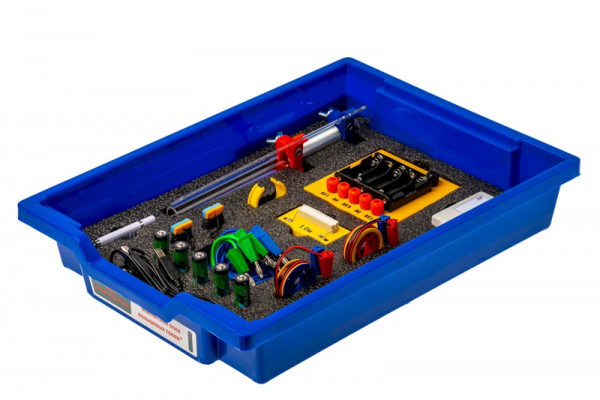

В состав набора входит:
соленоид сдвоенный, катушка плоская (2 шт.), провод специальный (длиной 120 см), цифровой датчик магнитного поля, шкала на магнитной основе, резистор 1 Ом, 2 нити.
* на фотографии представлена установка, в комплект набора не входит штатив, столик подъемный!

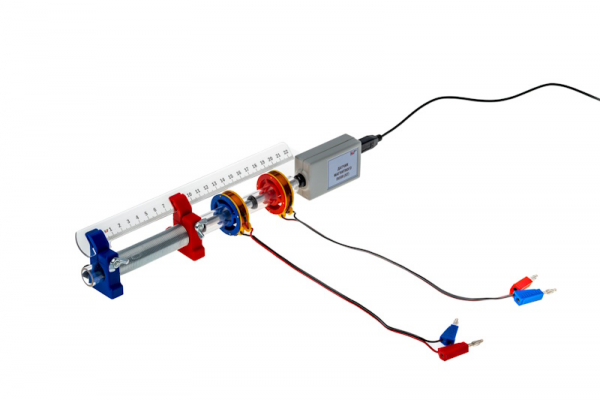

Соленоид сдвоенный устанавливается на собственную подставку. К каркусу плоской катушки прикреплен стержень для фиксации катушки в штативе. Цифровой датчик магнитного поля имеет чувствительный элемент смонтированный на конце щупа и ориентированный таким образом, чтобы регистрировалась составляющая индукции магнитного поля, направленная вдоль оси щупа. Датчик имеет 2 диапазона и обеспечивает измерения в пределах от -40 мТл до + 40мТл и от -5мТл до + 5мТл соответственно.  Погрешность измерений датчика - 5%. Датчик имеет разъем USB  (BF) для подключения к компьютеру с помощью соединительного кабеля.  Корпус датчика имеет отверстие с вмонтированной гайкой для вкручивания стержня (и закрепления в штативе) и слой магнитной резины на одной из сторон для крепления датчика на металлической поверхности.

Программное обеспечение обеспечивает выбор необходимого диапазона  в специальном окне экрана работы с датчиком и представление данных  на монитре в виде зависимости индукции магнитного поля от времени.
Резистор включается в цепь питания катушек для контроля тока в цепи с помощью датчика напряжения.

Основные технические характеристики элементов набора:
Диаметр катушки сдвоенной составляет 51 мм
Длина секции катушки сдвоенной 240 мм
Число витков секции катушки сдвоенной 240/120
Диаметр плоской катушки (средний) 140  мм
Число витков плоской катушки 200
Набор имеет методические указания по выполнению экспериментов.
